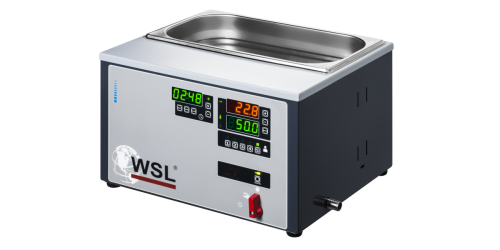

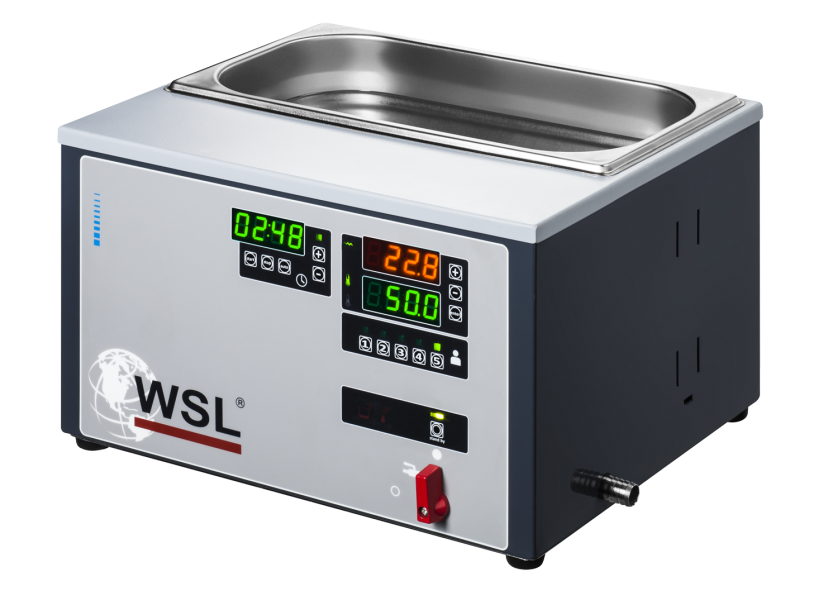

BLUE LINE 2/150

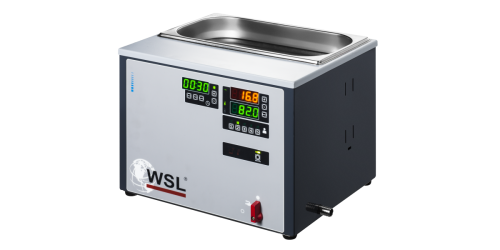

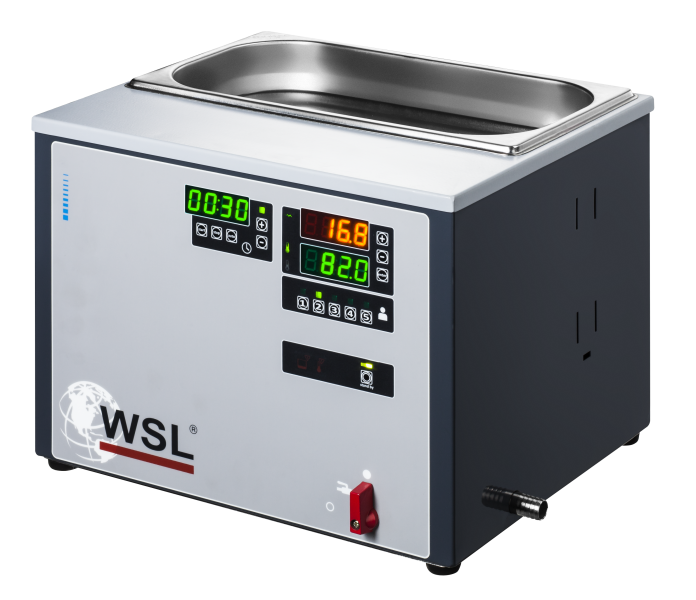

BLUE LINE 2/200

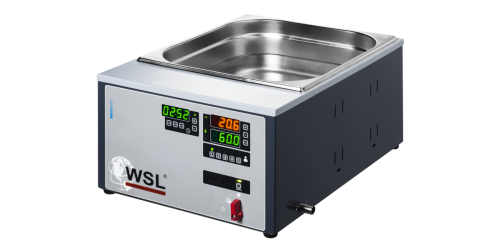

BLUE LINE 4/150

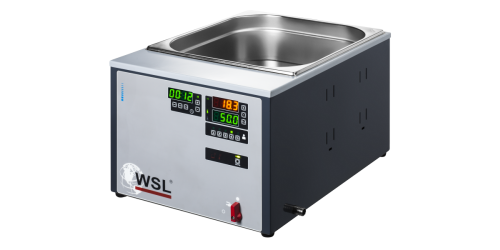

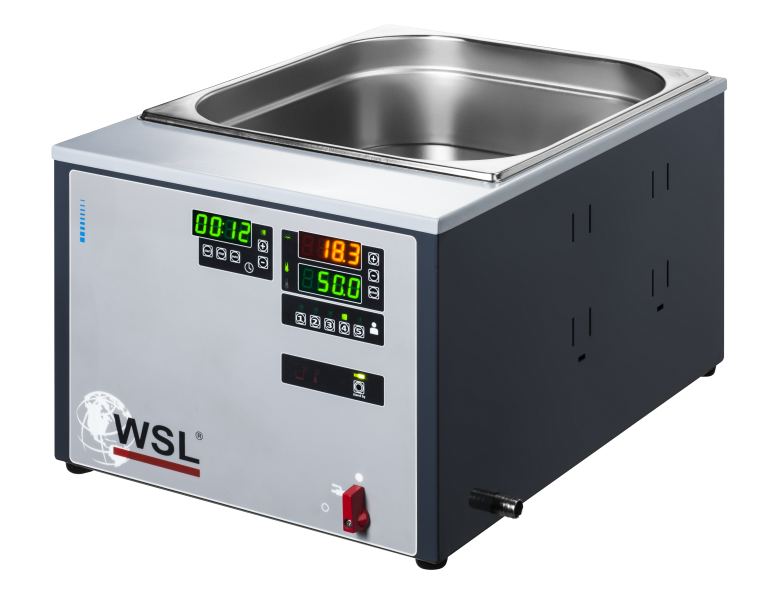

BLUE LINE 4/200

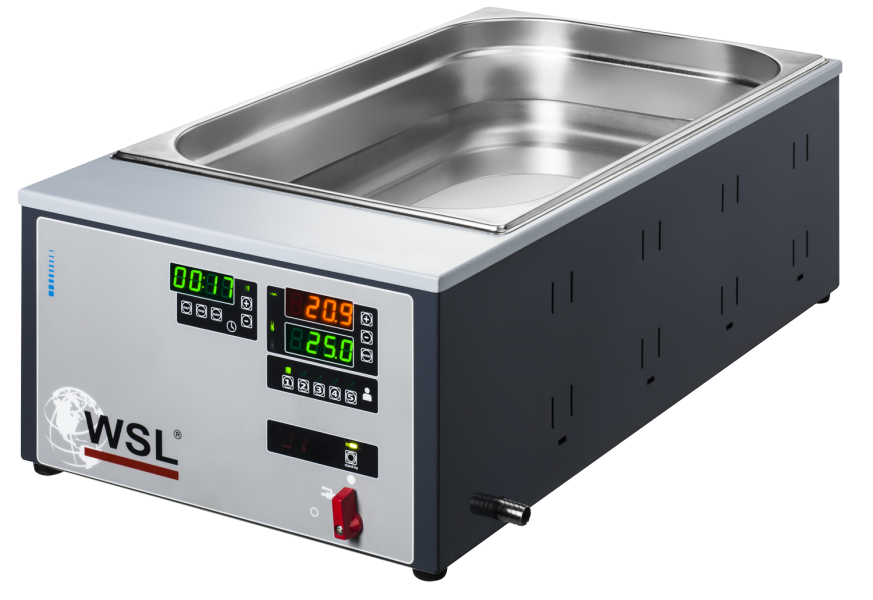

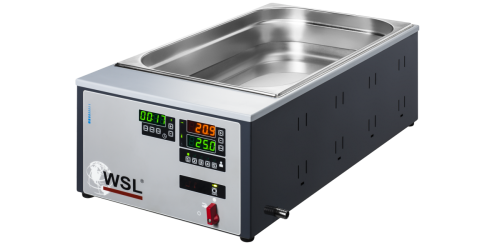

BLUE LINE 6/150

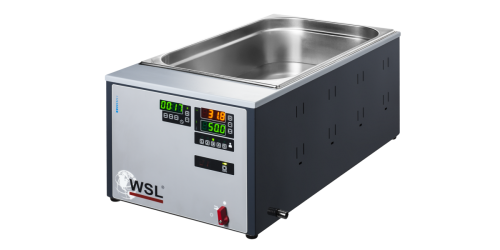

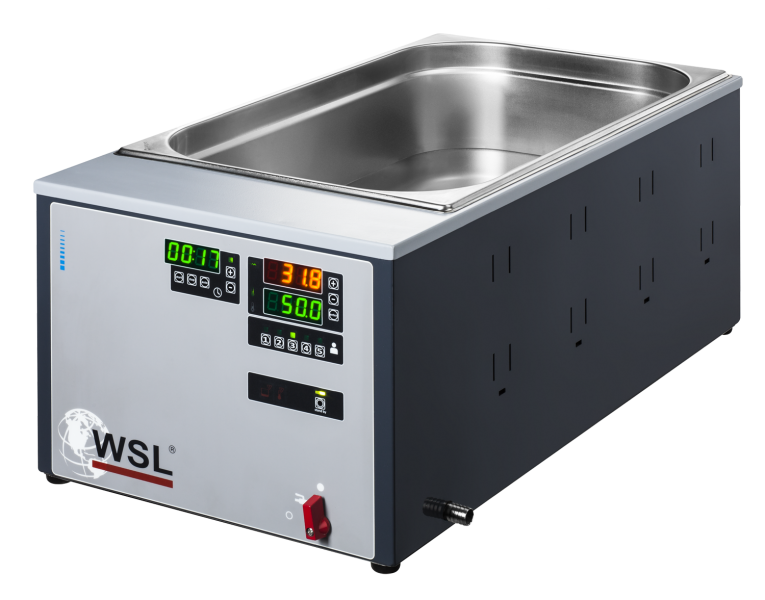

BLUE LINE 6/200

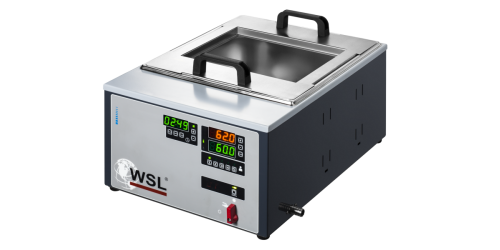

BLUE LINE 4/150 z adapterem

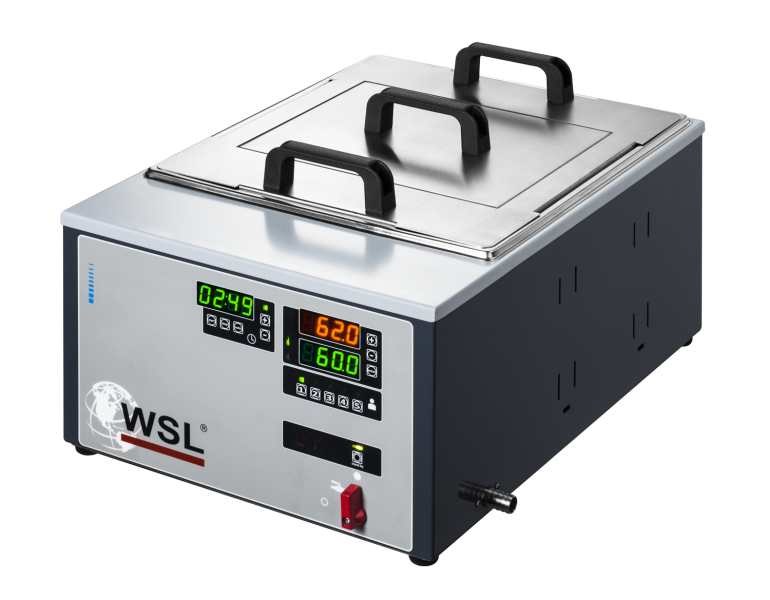

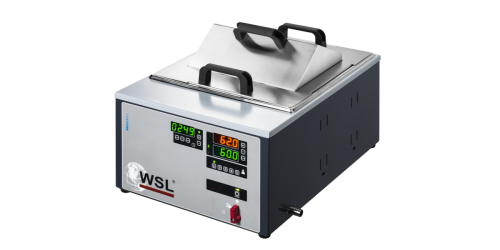

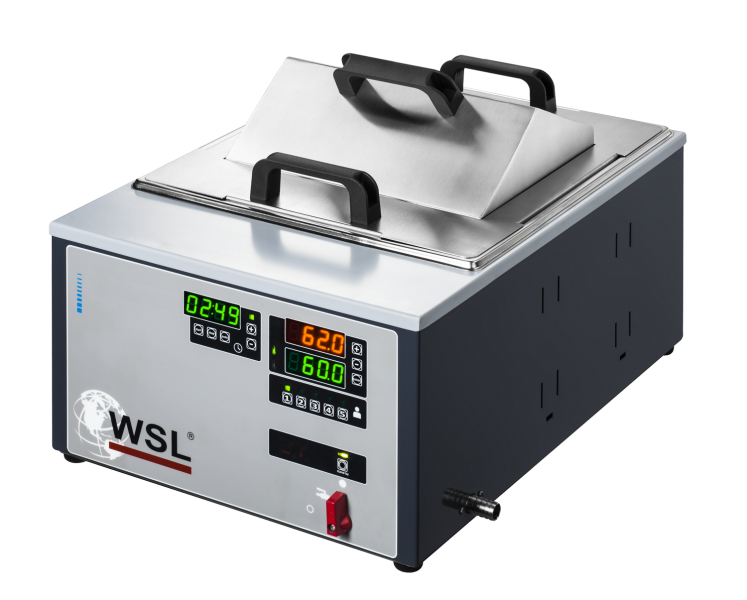

BLUE LINE 4/150 z adapterem i pokrywą dwuspadową
BLUE LINE 4/150 z adapterem i płaską pokrywą

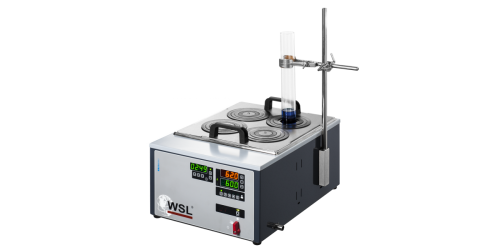

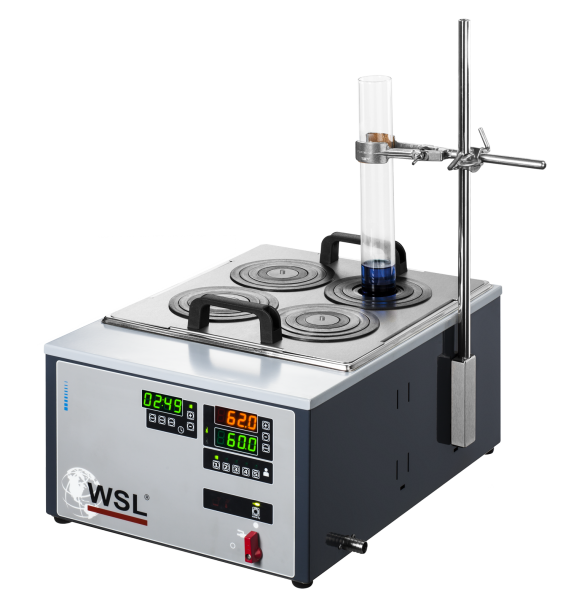

BLUE LINE 4/150 z adapterem, statywem i uchwytem średnim

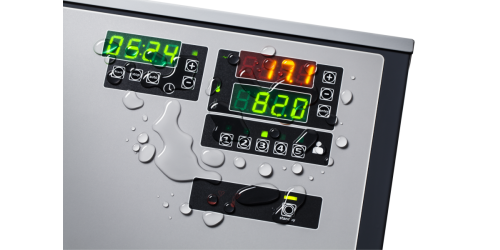

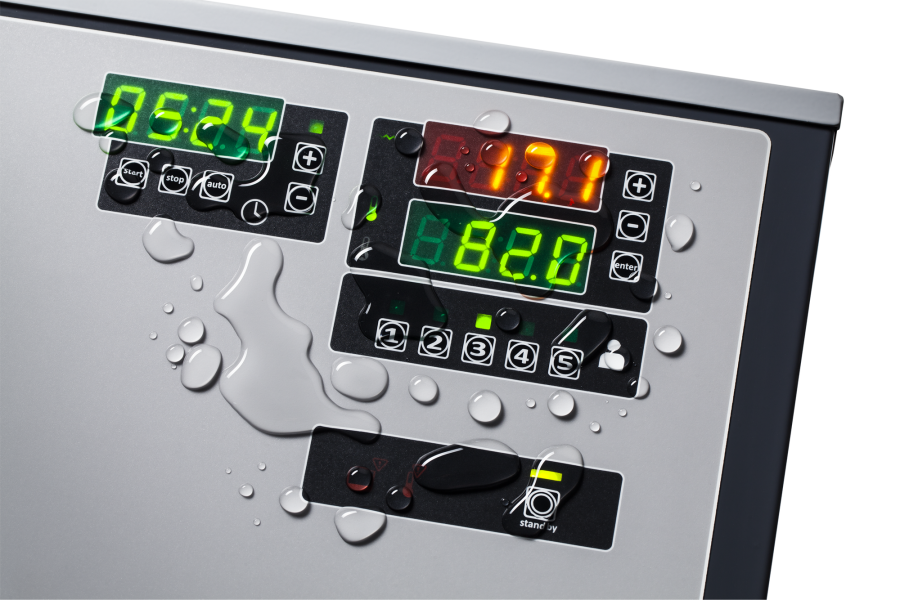

Pulpit odporny na zachlapania

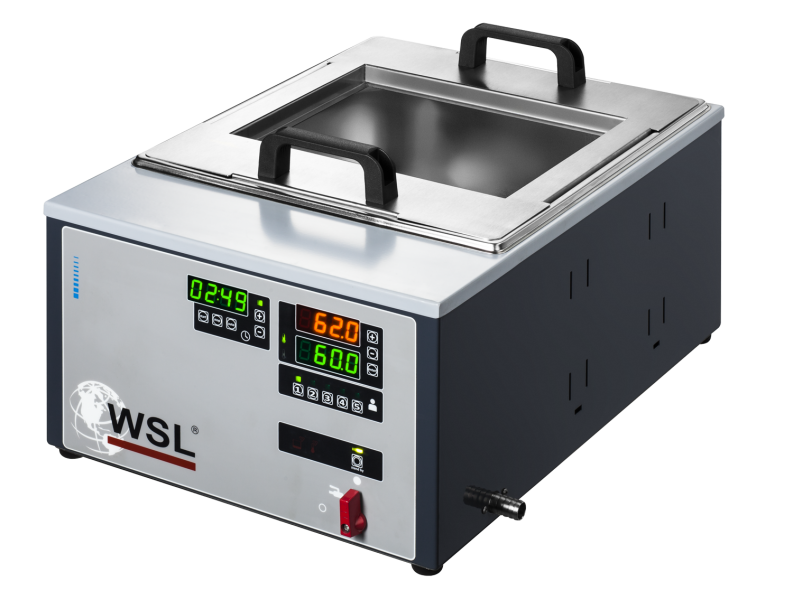

Blue LineŁaźnie wodne bez cyrkulacji

Nowoczesna, precyzyjna łaźnia laboratoryjna do wygrzewania materiałów i próbek w środowisku kąpieli wodnej, zapewniającej stałą i stabilną temperaturę (+/-0,2⁰C)

zobacz inne produkty

Opis
Akcesoria
Pliki do pobrania
Marketing

opis produktu

Kluczowym elementem łaźni BLUE LINE jest stworzony przez naszych projektantów mikroprocesorowy układ elektroniczny wraz z programem sterującym.

Na panelu użytkownika wyodrębniono cztery strefy tematyczne:

1. Regulator temperatury

panel-uzytkownika-1

	Dwa zintegrowane regulatory temperatury. Pierwszy kontroluje temparaturę zadaną, natomiast drugi pełni funkcję pomocniczą - zabezpieczającą termostatyzowany materiał przed przegrzaniem (funkcja temperatury alarmowej).
	Dwa wyświetlacze LED. Zielony prezentuje temperaturę zadaną, natomiast czerwony aktualną temperaturę wody w wannie.

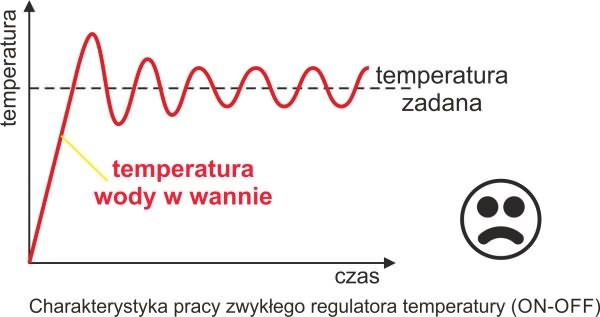

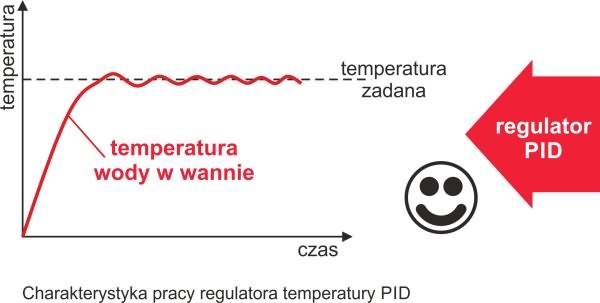

	Mikroprocesorowy regulator temperatury PID (regulator proporcjonalno-całkująco-różniczkujący, ang. proportional-integral-derivative controller). Dostosowuje algorytm pracy grzałek w taki sposób, aby maksymalnie ograniczyć wahania temperatury zadanej.
	Krocząca temperatura alarmowa. Zadaniem tej funkcji jest zabezpieczenie próbek przed przegrzaniem, spowodowanym np. awarią regulatora temperatury zadanej. Zakres parametru: od 0,1⁰C do 10⁰C. Po zmienianie wartości temperatury zadanej nie musimy korygować temperatury alarmowej, ponieważ ona będzie „kroczyć" za temperaturą zadaną. Przykład dla temperatury alarmowej ustawionej na wartość 2⁰C : temperatura zadana 40⁰C alarm włączy się po przekroczeniu 42⁰C, zmieniamy temperaturę zadaną na 60⁰C alarm włączy się po przekroczeniu 62⁰C Przekroczenie temperatury alarmowej powoduje natychmiastowe wyłączenie grzałek oraz włączenie alarmu akustycznego i optycznego.
	Gotowanie. Po uruchomieniu tej funkcji, regulator PID temperatury zadanej zostaje wyłączony i grzałki zaczynają ciągłą pracę z maksymalną mocą.

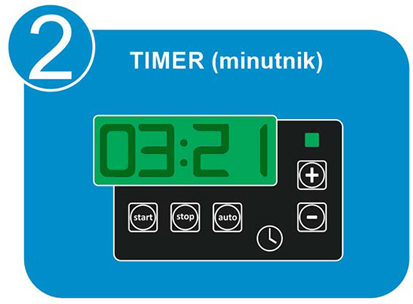

2. Timer (minutnik)

panel-uzytkownika-2

Funkcja TIMER posiada dwa tryby pracy:

automatyczny
manualny

Zakres parametru: od 1 minuty do 99 godzin i 59 minut.

Odliczanie czasu rozpoczyna się samoczynnie po osiągnięciu temperatury zadanej.

Odliczanie czasu rozpoczyna się natychmiast po naciśnięciu przycisku START.

W obydwu trybach, po zakończeniu odmierzania czasu następuje:

wyłączenie grzałek
wyłączenie urządzenia się do poziomu STAND BY (po upływie 1 minuty)

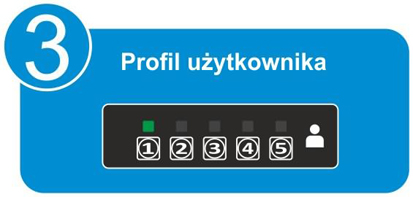

3. Profil użytkownika

panel-uzytkownika-3

Funkcja umożliwia zapamiętanie pięciu różnych kombinacji parametrów pracy urządzenia, dostępnych z poziomu użytkownika.

Po ustawieniu urządzenia według pożądanych parametrów (temperatura zadana, minutnik, itp.) naciskamy i przytrzymujemy przycisk (np. 1) przez
trzy sekundy.Profil 1 został zapamiętany.

Jeśli w przyszłości będziemy chcieli korzystać z ustawionych parametrów, wystarczy nacisnąć przycisk 1.

Obsługa pozostałych profili odbywa się analogicznie jak w powyższym przykładzie.

4. Zasilanie i stany alarmowe

panel-uzytkownika-4

	Ikona sygnalizująca zbyt niski poziom wody w wannie.
	Ikona sygnalizująca uszkodzenie czujnika temperatury.

cechy produktu

Cechy podstawowe

wielofunkcyjny wyświetlacz LED
czujnik temperatury Pt 1000 klasy A, ze stali inox
pamięć nieulotna
elektroniczny regulator temperatury typu PID
elektroniczny, bezpływakowy system kontroli poziomu wody

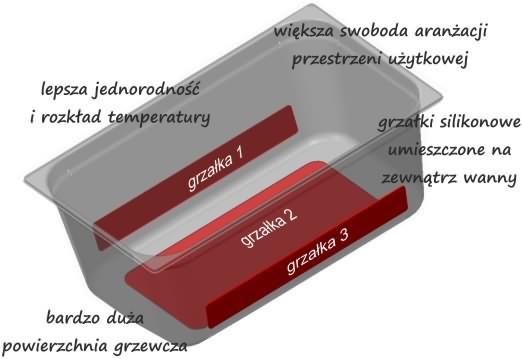

trzy grzałki silikonowe, umieszczone na zewnątrz wanny
wanna INOX, tłoczona (bezszwowa)
obudowa INOX malowana proszkowo
zawór spustu wody na pulpicie

hex2

Zabezpieczenie przed przegrzaniem

elektroniczna blokada grzałki przy zbyt niskim poziomie wody
elektroniczna blokada grzałki po przekroczeniu temperatury alarmowej

Dokumenty odniesienia

dyrektywa 2006/95/EC
dyrektywa 2004/108/EC

parametry techniczne

Wymiary

parametry-techniczne-wymiary

model łaźni	wymiary gabarytowe wanny A x B x C (mm)	wymiary komory wanny A x B x C (mm)	wymiary użytkowe wanny A x B x C	zanurzenie max H (mm)	pojemność wanny (l)	moc (W)
BL 2/150	340 x 270 x 205	295 x 145 x 150	200 x 100 x 145	130	5,7	900
BL 2/200	340 x 270 x 255	295 x 145 x 200	200 x 100 x 195	180	7,3	900
BL 4/150	340 x 450 x 205	295 x 325 x 150	230 x 200 x 145	130	12	1500
BL 4/200	340 x 450 x 255	295 x 325 x 200	230 x 200 x 195	180	18	1500
BL 6/150	340 x 625 x 205	295 x 500 x 150	230 x 360 x 145	130	19	2200
BL 6/200	340 x 625 x 255	295 x 500 x 200	230 x 360 x 195	180	26	2200

Parametry

Parametr	Wartość
zakres regulacji temperatury	20-100 °C
minimalna temperatura robocza	+5 °C powyżej temperatury otoczenia
działka elementarna regulatora temperatury	0,1 °C
stabilność temperatury	+/- 0,2 °C
zakres pracy TIMER-a	od 1 min do 99 godzin i 59 minut
klasa ochronności	I
napięcie zasilania	230V / 50Hz
gwarancja	24 miesiące

Optyczna sygnalizacja alarmowa

zbyt niski poziom wody w wannie - dioda (ikona)
uszkodzony czujnik temperatury - dioda (ikona)
zakończenie odmierzania czasu TIMER-a

Akustyczna sygnalizacja alarmowa

zbyt niski poziom wody w wannie
uszkodzony czujnik temperatury
zakończenie odmierzania czasu TIMER-a

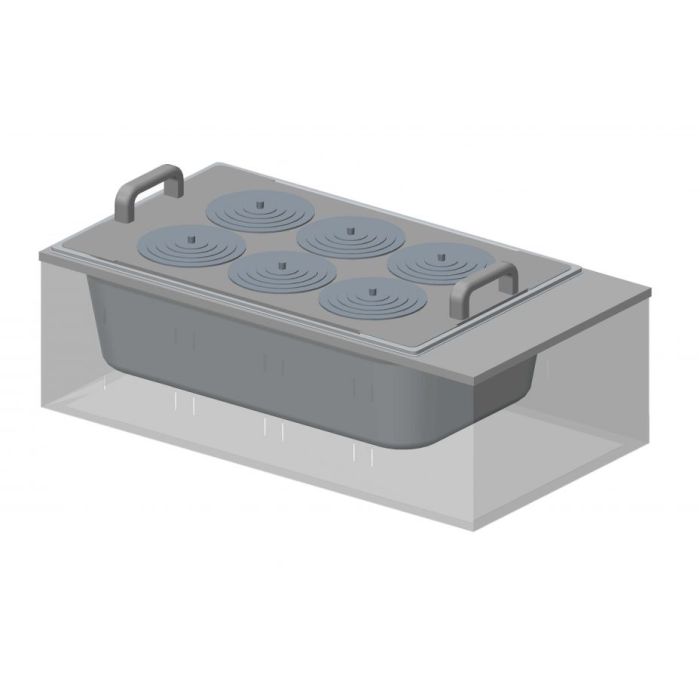

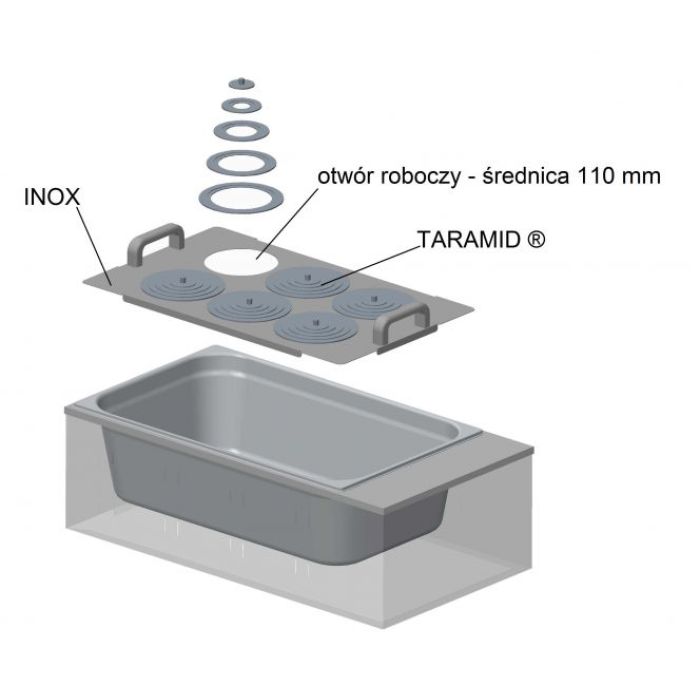

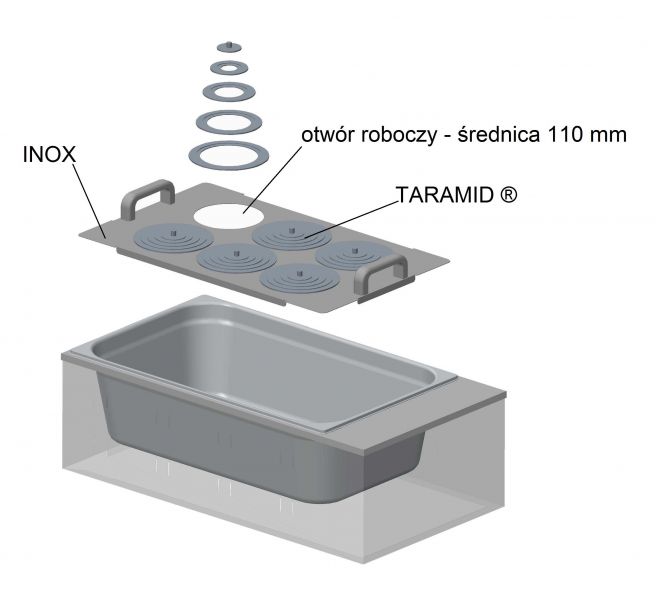

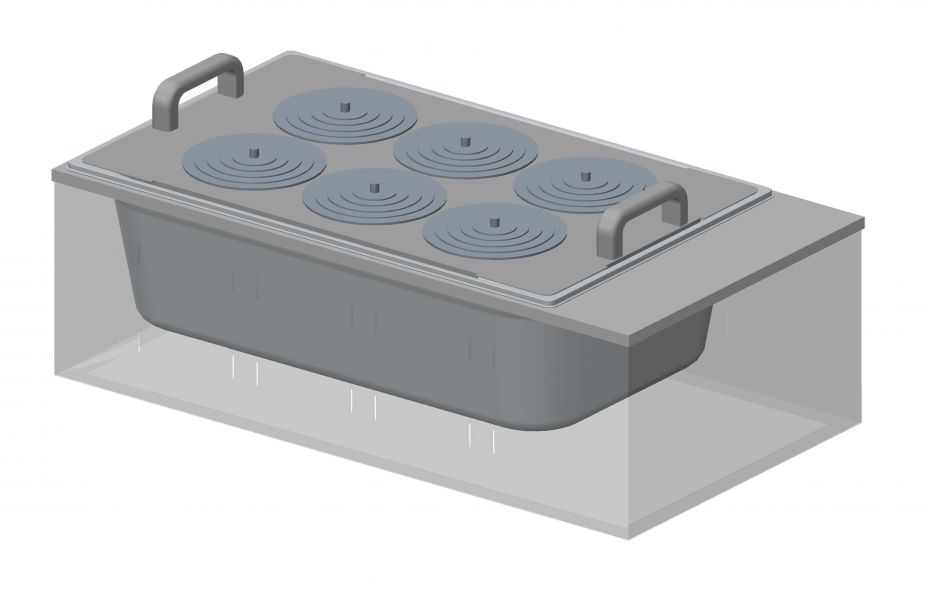

Pokrywa z krążkami redukcyjnymi

oparta na krawędzi wanny
średnice otworów w krążkach redukcyjnych [mm]: 25-45-65-90

symbol pokrywy	ilość otworów roboczych	modele łaźni
symbol pokrywy	ilość otworów roboczych	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
A1	1	x	x
A2	2	x	x
A4	4			x	x
A6	6					x	x

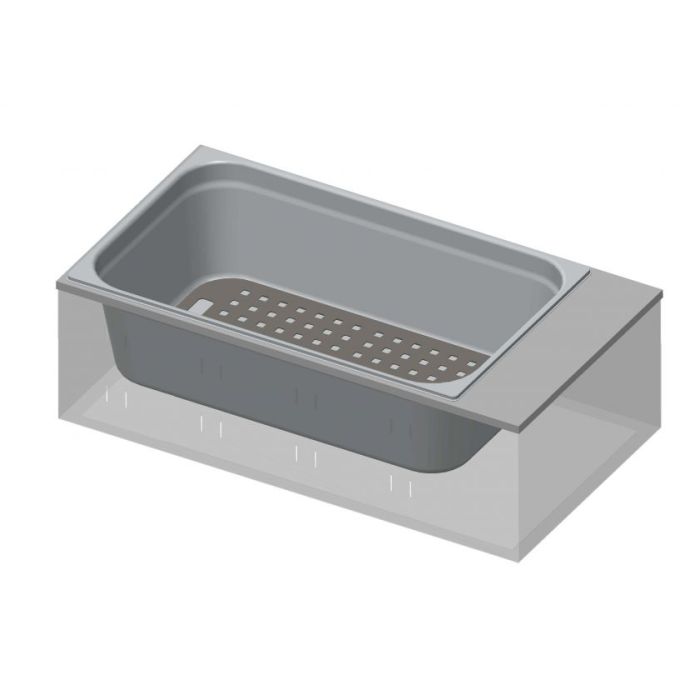

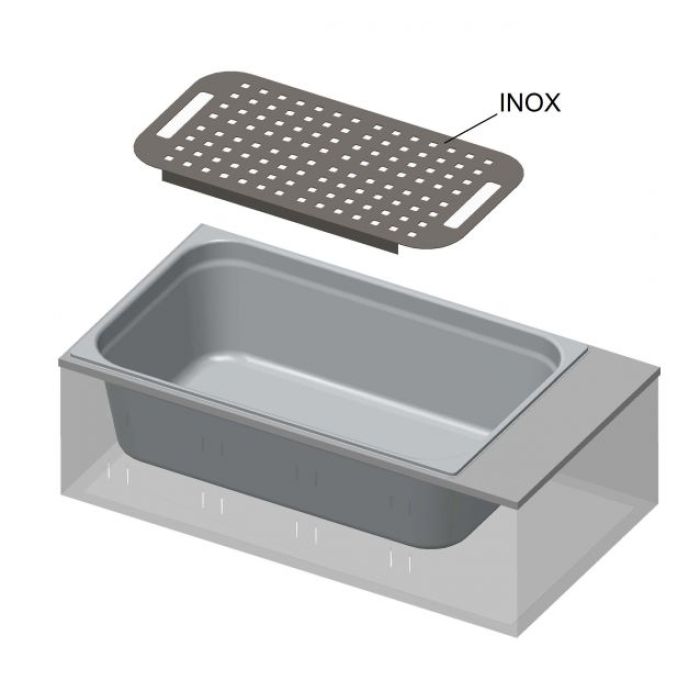

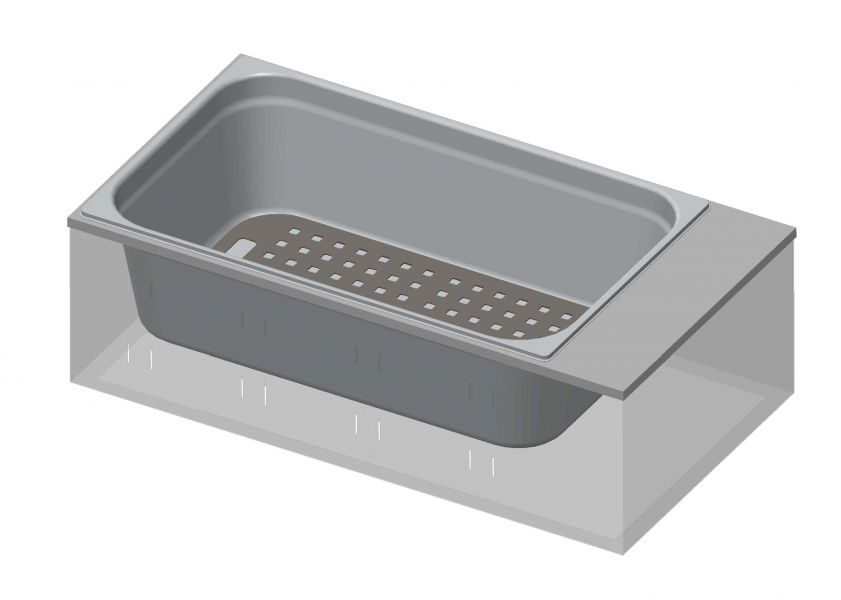

Półka perforowana

zapewnia 15 mm dystansu od ogrzewanego dna
ułożona na dnie wanny

symbol półki	model łaźni
symbol półki	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
A2	x	x
A4			x	x
A6					x	x

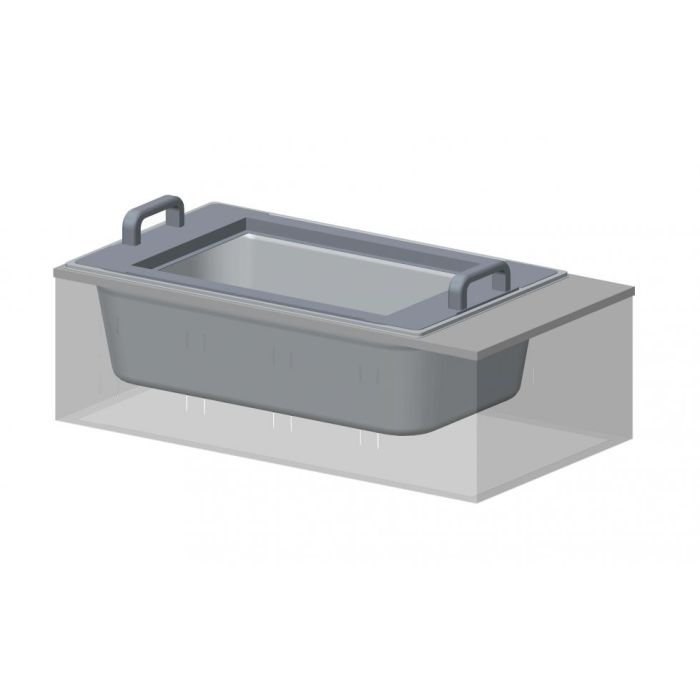

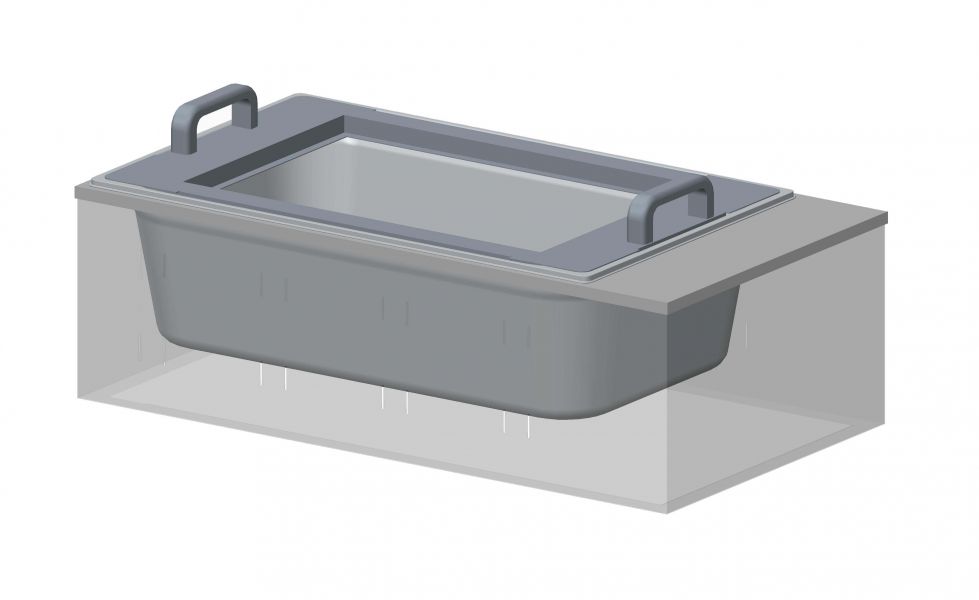

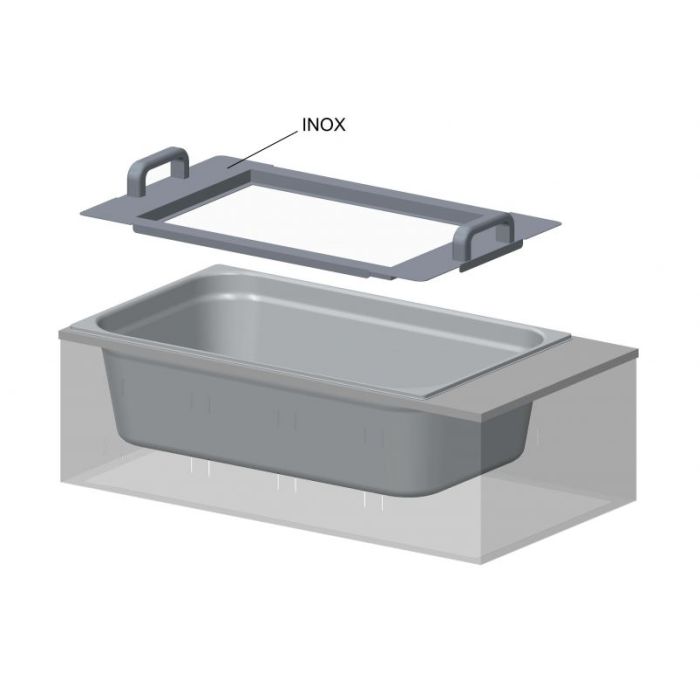

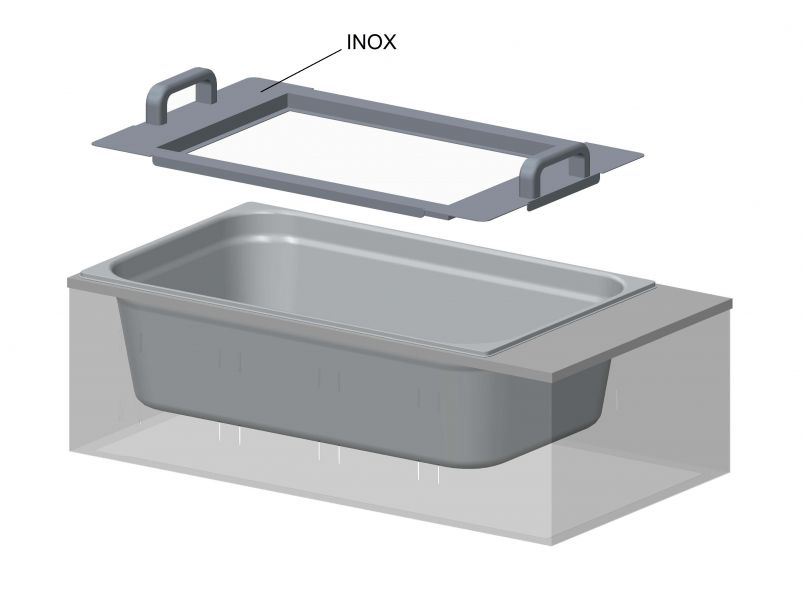

Adapter

oparty na krawędzi wanny
umożliwia zawieszanie platformy, koszów, pokrywy płaskiej lub dwuspadowej

Symbol adaptera	model łaźni
Symbol adaptera	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
A 2	x	x
A 4			x	x
A 6					x	x

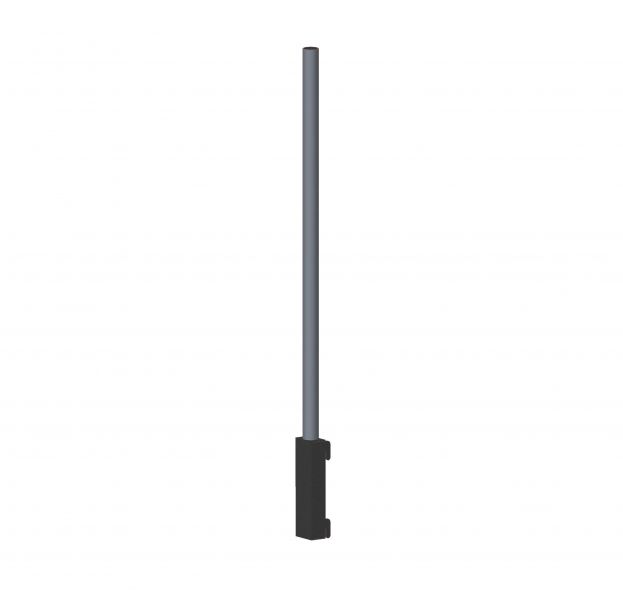

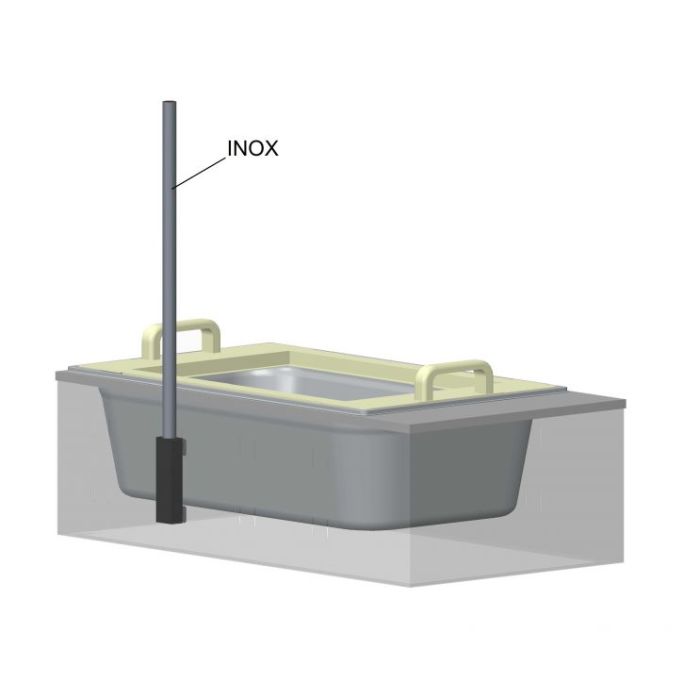

Statyw

zawieszany na obudowie
średnica rurki 14 mm
wysokość 500 mm

Symbol statywu	model łaźni
Symbol statywu	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
A 500	x	x	x	x	x	x

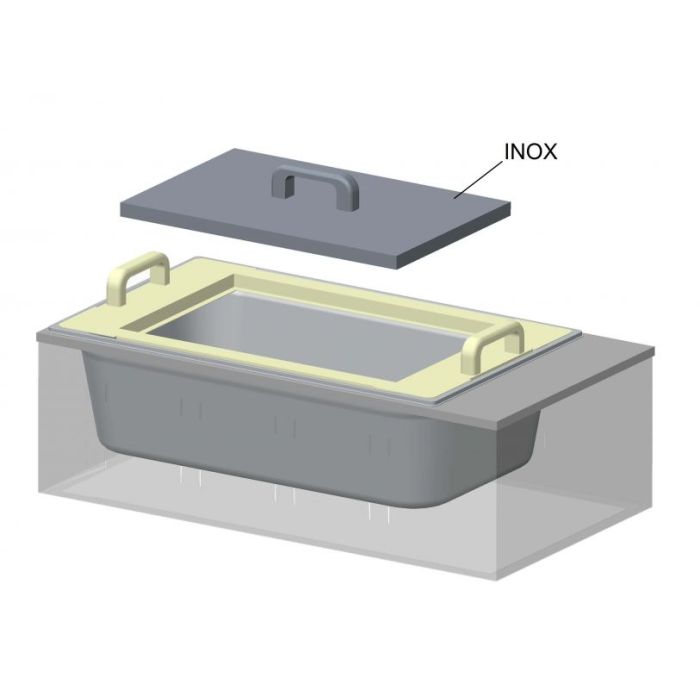

Pokrywa płaska

pełna pokrywa płaska z uchwytem
zawieszona na krawędzi adaptera

symbol pokrywy	model łaźni
symbol pokrywy	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
B 2	x	x
B 4			x	x
B 6					x	x

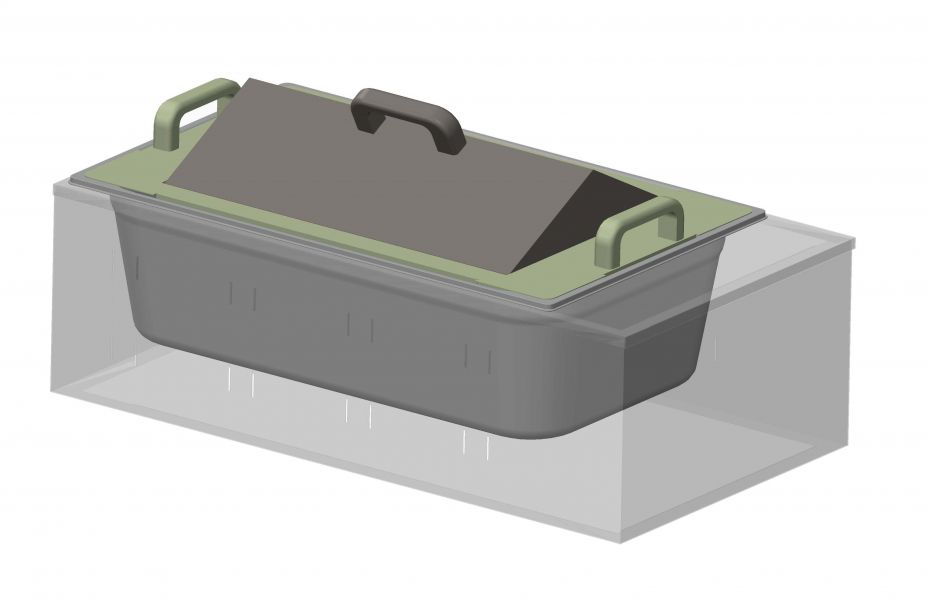

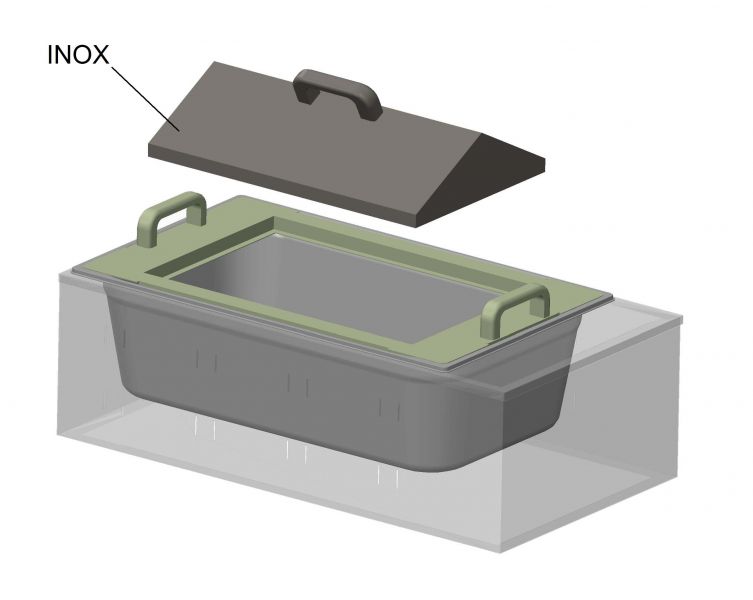

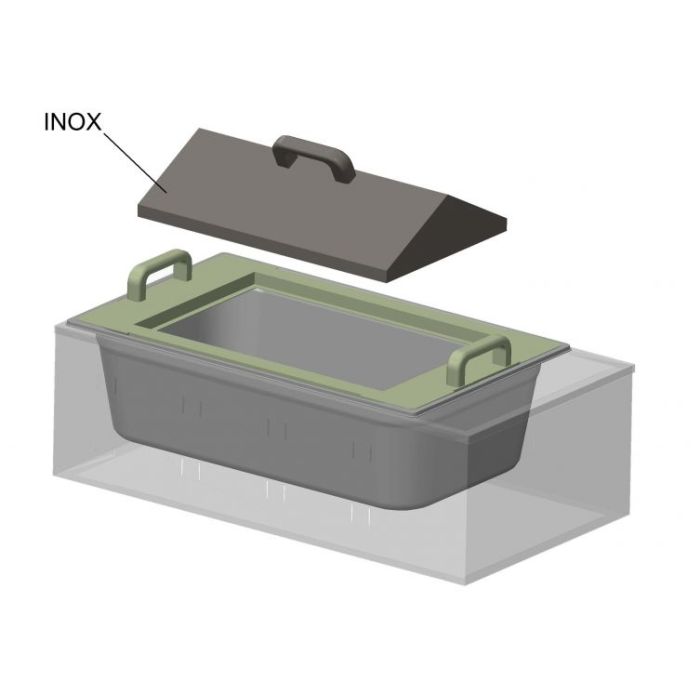

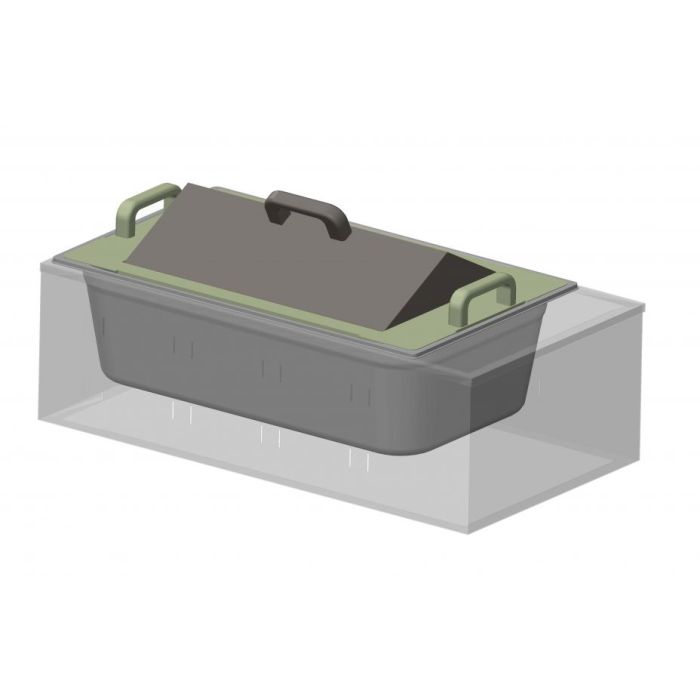

Pokrywa dwuspadowa

pokrywa dwuspadowa z uchwytem
zapobiega skraplaniu się wody do wnętrza probówek lub naczyń
zawieszona na krawędzi adaptera

symbol pokrywy	model łaźni
symbol pokrywy	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
C 2	x	x
C 4			x	x
C 6					x	x

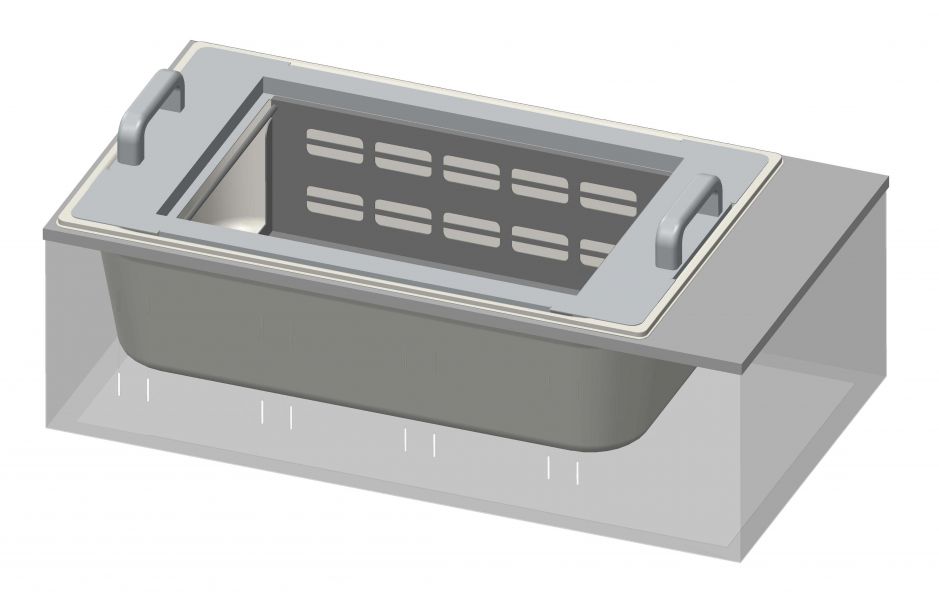

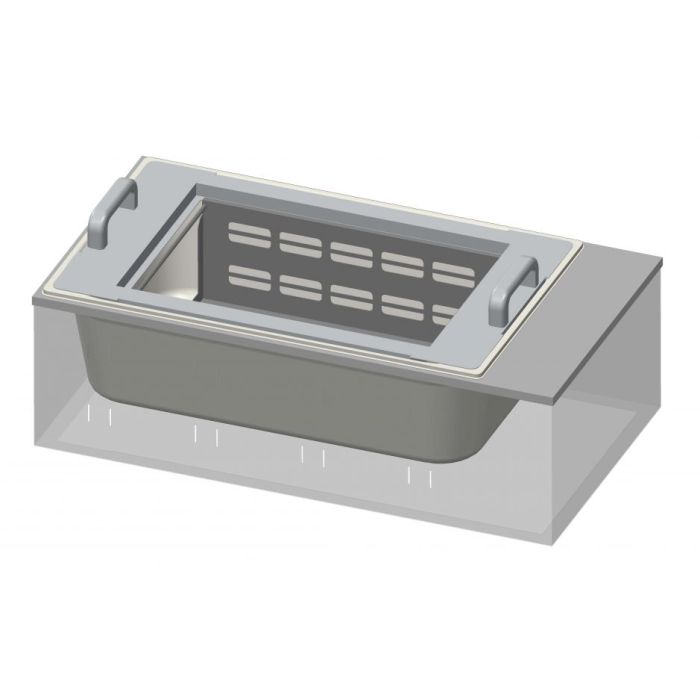

Platforma

zawieszona na adapterze
w komplecie sprężyny ze stali nierdzewnej pomocne przy unieruchomieniu wygrzewanych próbek

Symbol platformy	wymiary użytkowe A x B x C (mm)	zanurzenie maxH (mm)	model łaźni
Symbol platformy	wymiary użytkowe A x B x C (mm)	zanurzenie maxH (mm)	BL 2 / 150	BL 2 / 200	BL 4 / 150	BL 4 / 200	BL 6 / 150	BL 6 / 200
A 2 / 120	180 x 75 x 135	120	x	x
A 2 /170	180 x 75 x 185	170		x
A 4 /120	210 x 155 x 135	120			x	x
A 4 /170	210 x 155 x 185	170				x
A 6 /120	210 x 335 x 135	120					x	x
A 6 /170	210 x 335 x 185	170						x

kontur

Inne konfiguracje wykonujemy na zamówienie - zgodnie z indywidualnym projektem

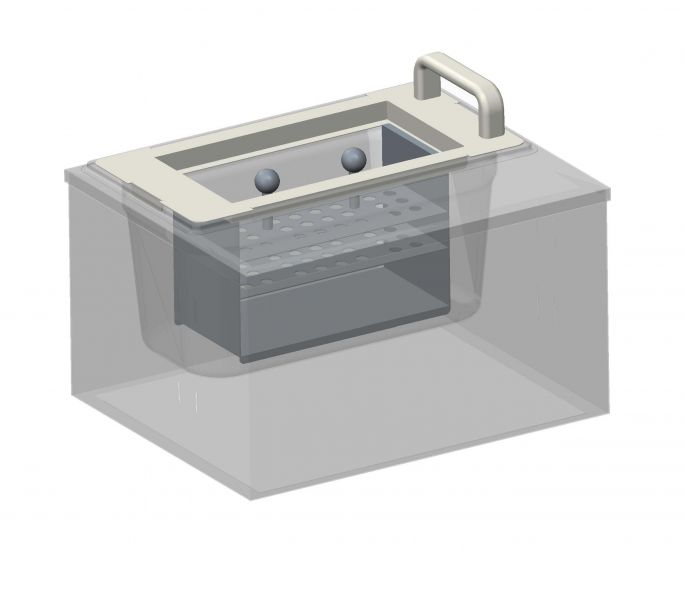

Kosz KPA na probówki

przeznaczony do łaźni BL 2/150, BL 2/200
zawieszany na adapterze
możliwości użytkowe -max 1 kosz

średnica probówki (mm)	długość probówki (mm)	symbol kosza	ilość otworów	model łaźni
średnica probówki (mm)	długość probówki (mm)	symbol kosza	ilość otworów	BL 2/150	BL 2/200
10	45-80	KPA/10/45-80	32	x	x
10	70-105	KPA/10/70-105	32	x	x
12	45-80	KPA/12/45-80	28	x	x
	70-105	KPA/12/70-105	28	x	x
	95-130	KPA/12/95-130	28	x	x
13	45-80	KPA/13/45-80	28	x	x
	70-105	KPA/13/70-105	28	x	x
	95-130	KPA/13/95-130	28	x	x
14	45-80	KPA/14/45-80	22	x	x
	70-105	KPA/14/70-105	22	x	x
	95-130	KPA/14/95-130	22	x	x
15	45-80	KPA/15/45-80	17	x	x
	70-105	KPA/15/70-105	17	x	x
	95-130	KPA/15/95-130	17	x	x
16	70-105	KPA/16/70-105	17	x	x
	95-130	KPA/16/95-130	17	x	x
	120-155	KPA/16/120-155	17		x
18	70-105	KPA/18/70-105	14	x	x
	95-130	KPA/18/95-130	14	x	x
	120-155	KPA/18/120-155	14		x
	145-180	KPA/18/145-180	14		x
20	95-130	KPA/20/95-130	14	x	x
	120-155	KPA/20/120-155	14		x
	145-180	KPA/20/145-180	14		x
22	95-130	KPA/22/95-130	12	x	x
	120-155	KPA/22/120-155	12		x
	145-180	KPA/22/145-180	12		x
24	95-130	KPA/24/95-130	12	x	x
	120-155	KPA/24/120-155	12		x
	145-180	KPA/24/145-180	12		x
26	95-130	KPA/26/95-130	10	x	x
	120-155	KPA/26/120-155	10		x
	145-180	KPA/26/145-180	10		x
28	95-130	KPA/28/95-130	10	x	x
	120-155	KPA/28/120-155	10		x
	145-180	KPA/28/145-180	10		x
30	95-130	KPA/30/95-130	6	x	x
	120-155	KPA/30/120-155	6		x
	145-180	KPA/30/145-180	6		x

Inne konfiguracje wykonujemy na zamówienie - zgodnie z indywidualnym projektem

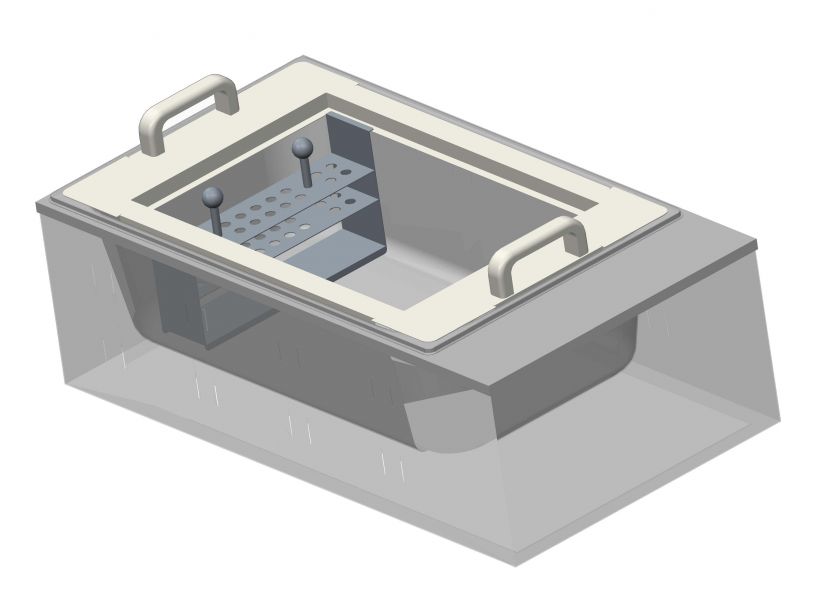

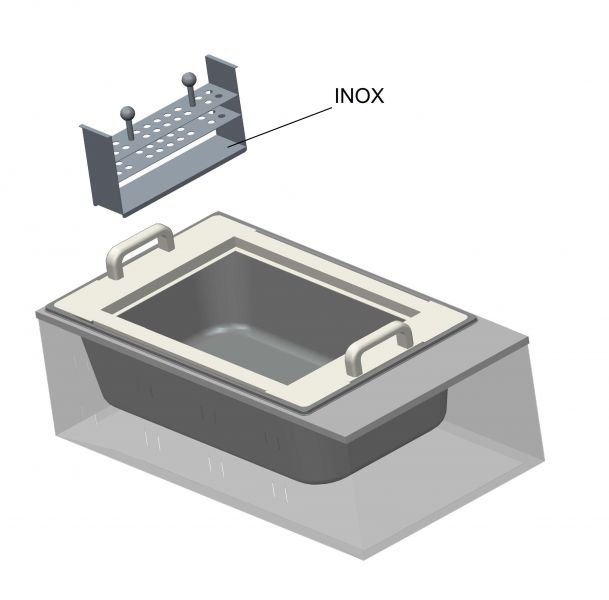

Kosz KPB na probówki

przeznaczony do łaźni BL 4/150, BL 4/200, BL 6/150, BL 6/200
zawieszany na adapterze
możliwości użytkowe:

BL 4/150, BL 4/200 - max 3 kosze

BL 6/150, BL 6/200 - max 6 koszy

średnica probówki (mm)	długość probówki (mm)	symbol kosza	model łaźni
średnica probówki (mm)	długość probówki (mm)	symbol kosza	ilość otworów	BL 4/150	BL 4/200	BL 6/150	BL 6/200
10	45-80	KPB/10/45-80	18	x	x	x	x
10	70-105	KPB/10/70-105	18	x	x	x	x
12	45-80	KPB/12/45-80	16	x	x	x	x
	70-105	KPB/12/70-105	16	x	x	x	x
	95-130	KPB/12/95-130	16	x	x	x	x
13	45-80	KPB/13/45-80	16	x	x	x	x
	70-105	KPB/13/70-105	16	x	x	x	x
	95-130	KPB/13/95-130	16	x	x	x	x
14	45-80	KPB/14/45-80	12	x	x	x	x
	70-105	KPB/14/70-105	12	x	x	x	x
	95-130	KPB/14/95-130	12	x	x	x	x
15	45-80	KPB/15/45-80	10	x	x	x	x
	70-105	KPB/15/70-105	10	x	x	x	x
	95-130	KPB/15/95-130	10	x	x	x	x
16	70-105	KPB/16/70-105	10	x	x	x	x
	95-130	KPB/16/95-130	10	x	x	x	x
	120-155	KPB/16/120-155	10		x		x
18	70-105	KPB/18/70-105	10	x	x	x	x
	95-130	KPB/18/95-130	10	x	x	x	x
	120-155	KPB/18/120-155	10		x		x
	145-180	KPB/18/145-180	10		x		x
20	95-130	KPB/20/95-130	5	x	x	x	x
	120-155	KPB/20/120-155	5		x		x
	145-180	KPB/20/145-180	5		x		x
22	95-130	KPB/22/95-130	4	x	x	x	x
	120-155	KPB/22/120-155	4		x		x
	145-180	KPB/22/145-180	4		x		x
24	95-130	KPB/24/95-130	4	x	x	x	x
	120-155	KPB/24/120-155	4		x		x
	145-180	KPB/24/145-180	4		x		x
26	95-130	KPB/26/95-130	4	x	x	x	x
	120-155	KPB/26/120-155	4		x		x
	145-180	KPB/26/145-180	4		x		x
28	95-130	KPB/28/95-130	4	x	x	x	x
	120-155	KPB/28/120-155	4		x		x
	145-180	KPB/28/145-180	4		x		x
30	95-130	KPB/30/95-130	4	x	x	x	x
	120-155	KPB/30/120-155	4		x		x
	145-180	KPB/30/145-180	4		x		x

Inne konfiguracje wykonujemy na zamówienie - zgodnie z indywidualnym projektem

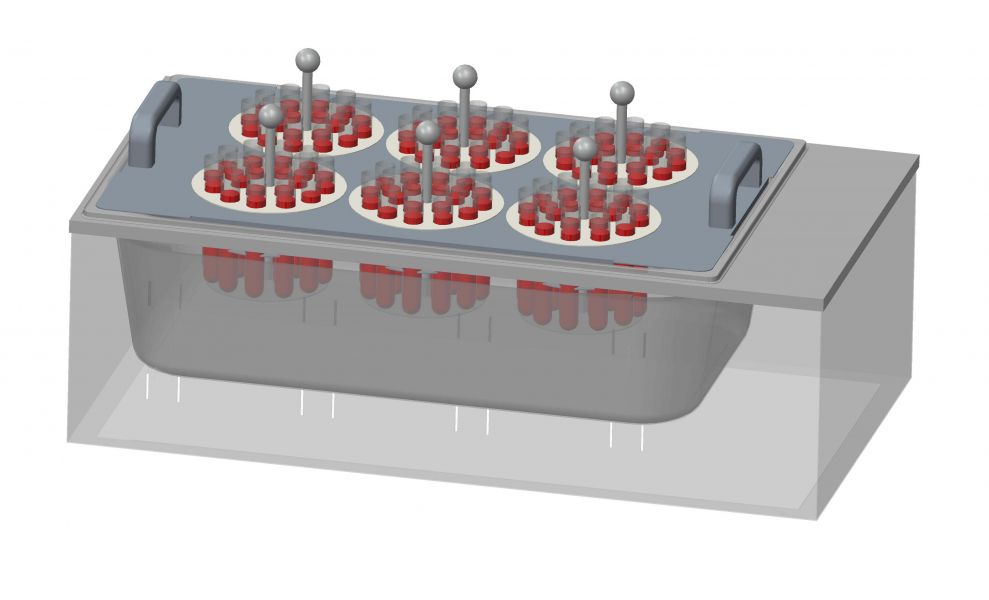

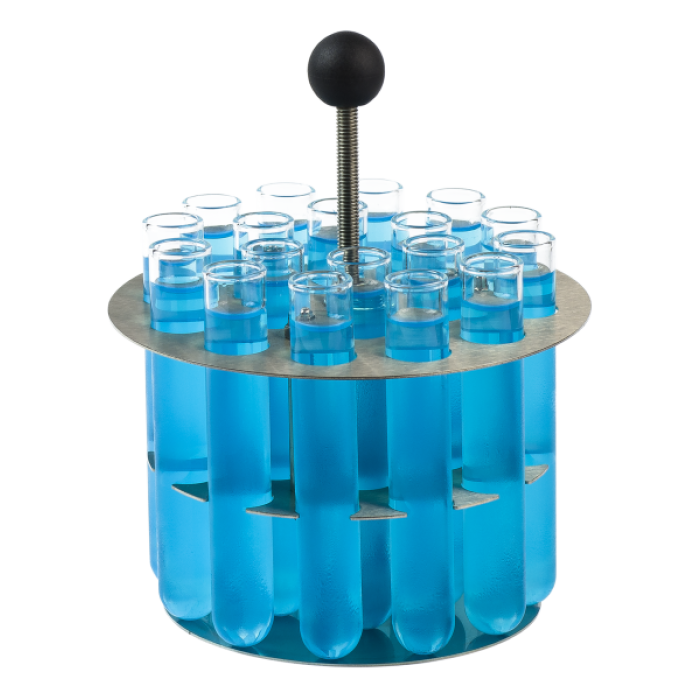

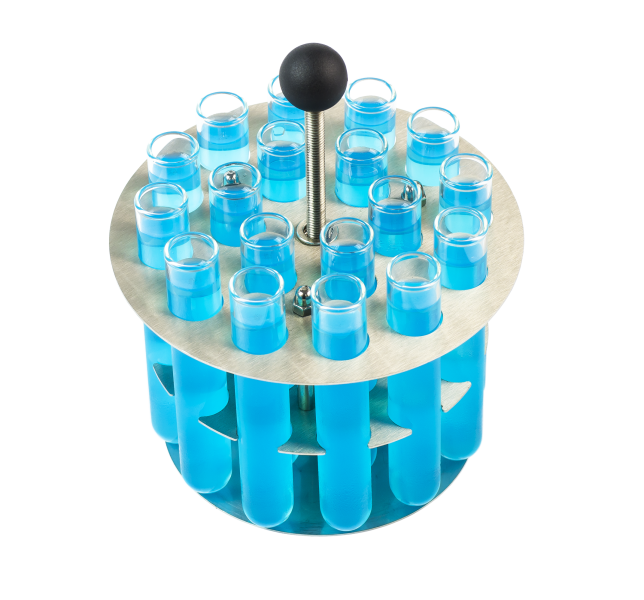

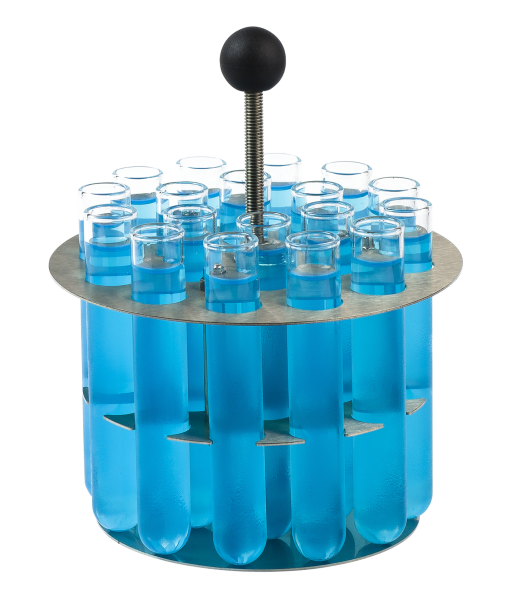

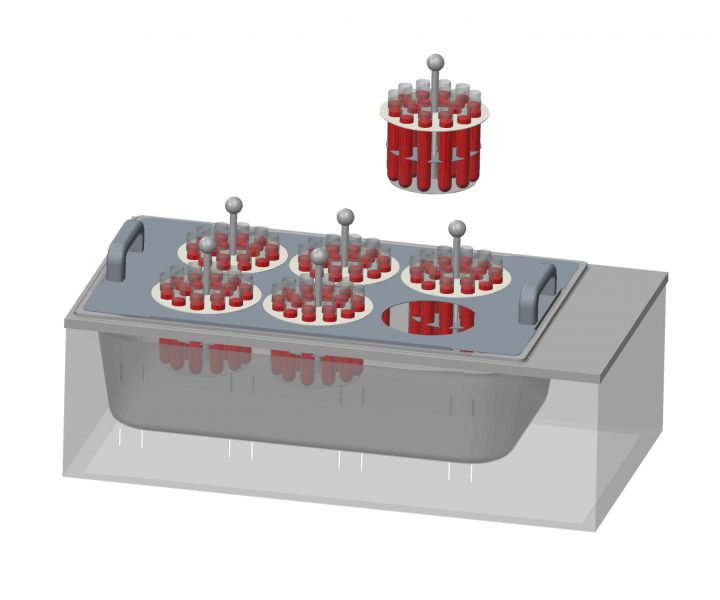

Kosz KOA na probówki, z regulacją wysokości

zawieszony na pokrywie z krążkami redukcyjnymi
regulowana wysokość

średnica probówki (mm)	długość probówki (mm)	symbol kosza	ilość otworów	model łaźni
średnica probówki (mm)	długość probówki (mm)	symbol kosza	ilość otworów	BL 2/150	BL 2/200	BL 4/150	BL 4/200	BL 6/150	BL 6/200
14	70-120	KOA/14/70-120	18	x	x	x	x	x	x
15	70-120	KOA/15/70-120	18	x	x	x	x	x	x
16	70-120	KOA/16/70-120	18	x	x	x	x	x	x
18	70-120	KOA/18/70-120	9	x	x	x	x	x	x
20	70-120	KOA/20/70-120	9	x	x	x	x	x	x
22	70-120	KOA/22/70-120	6	x	x	x	x	x	x
24	70-120	KOA/24/70-120	6	x	x	x	x	x	x
26	70-120	KOA/26/70-120	6	x	x	x	x	x	x
28	70-120	KOA/28/70-120	6	x	x	x	x	x	x
30	70-120	KOA/30/70-120	3	x	x	x	x	x	x

Inne konfiguracje wykonujemy na zamówienie - zgodnie z indywidualnym projektem
